Konstruktion & Planung bei JVK – Technische Exzellenz für individuelle Filtrationslösungen
Einführung: Warum Konstruktion und Planung entscheidend sind
In der industriellen Fest-Flüssig-Trennung entscheidet die konstruktive Auslegung von Filterplatten, Membranstrukturen und Filtrationssystemen über Effizienz, Standzeit und Wirtschaftlichkeit. JVK Filtration Systems bietet technologische Kompetenz auf höchstem Niveau – von der ersten Entwurfsskizze bis zur detailgetreuen Serienkonstruktion. Unsere Planungs- und Entwicklungsabteilung ist auf individuelle Kundenlösungen spezialisiert und versteht sich als Brücke zwischen verfahrenstechnischer Anforderung und fertigungstechnischer Realität.

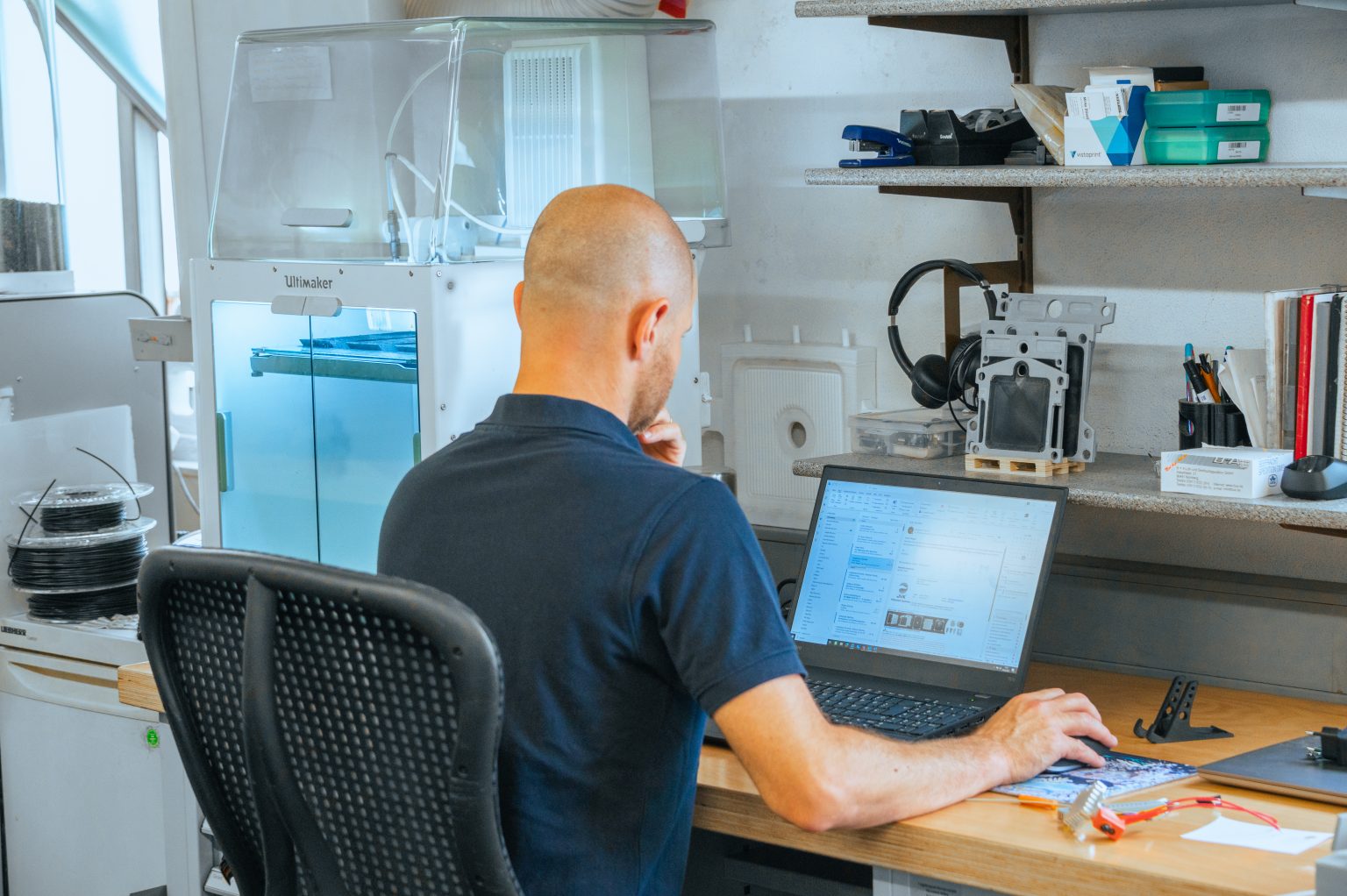

Technische Grundlagen – CAD, FEM & Simulation
Unsere Konstruktionsarbeit basiert auf modernsten Softwarelösungen:
- 3D-CAD-Konstruktion mit parametrischen Systemen
- FEM-Simulation zur Festigkeits- und Verformungsanalyse
- Medienflussanalyse & Kuchenbildungsmodellierung
- Strömungsoptimierung für Filtratabführung
- Belastungstests für Presszyklen und Membrandehnung
So lassen sich Bauteile bereits in der Planungsphase auf Funktionalität, Langlebigkeit und Prozesskompatibilität prüfen – ohne kostenintensive Iterationen in der Fertigung.

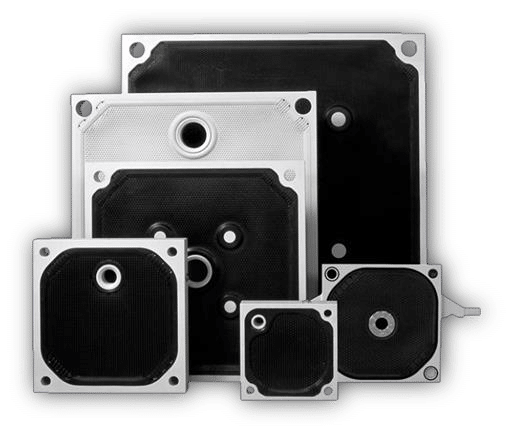

Individuelle Filterplattenentwicklung – maßgeschneidert für Ihren Prozess
JVK entwickelt Filterplatten nicht aus dem Katalog – sondern aus Ihren Prozessdaten. Dazu zählen:
- Druck- und Temperaturverläufe
- Medienviskosität, Partikelgrößen, pH-Werte
- Filterkuchengeometrie und -volumen
- Zykluszeiten, Spülintervalle, Rückspülung
Basierend auf diesen Parametern konstruieren wir Filterplatten mit individuell abgestimmten:
- Dichtsystemen (O-Ring, Nutfalz, Überstand)
- Ablaufkonfigurationen (offen/geschlossen, zentral/exzentrisch)
- Drainagekanälen & strukturierten Auflageflächen
- Membranzonen und Dehnrändern für definierte Verformung
Auch komplexe Sandwichsysteme, Doppelmembranausführungen oder Formübergänge zwischen Kammer- und Membranzonen sind realisierbar – bei voller Kompatibilität mit Ihrer Presse.
Werkzeugentwicklung & Formbau – direkt aus der Konstruktion
Ein besonderer Vorteil bei JVK: Wir entwickeln nicht nur das Produkt, sondern auch das passende Werkzeug gleich mit. Unsere Konstrukteure arbeiten eng mit dem hauseigenen Formenbau zusammen, sodass Änderungen, Anpassungen oder Sonderlösungen ohne Zeitverlust realisiert werden können. Durchgängige CAD/CAM-Schnittstellen ermöglichen die direkte Übertragung von 3D-Daten in die CNC-Fertigung – für höchste Präzision und Reproduzierbarkeit.
Materialauswahl & medienangepasste Konstruktion
Bereits in der Konstruktionsphase berücksichtigen wir die passende Materialwahl. Zur Verfügung stehen unter anderem:
- Polypropylen (PP-H, PP-R): Standard für die meisten Anwendungen
- PVDF: hohe Chemikalienresistenz, Temperaturfestigkeit bis 140 °C
- Spezialcompounds: leitfähig, UV-stabil, lebensmitteltauglich, ATEX-konform
Die Geometrie wird an das Material angepasst, um maximale Stabilität bei minimalem Gewicht und optimaler Filterfläche zu erzielen.
Typische Branchenlösungen & Referenzbeispiele
Unsere Planungskompetenz kommt in vielen Branchen erfolgreich zum Einsatz:
- Chemieindustrie: Druckbeständige Membranplatten für aggressive Medien, modulare Plattensysteme
- Pharmaindustrie: Reinraumtaugliche Dichtsysteme, FDA-konforme Werkstoffe
- Lebensmittelproduktion: Hygienic Design, CIP-kompatible Oberflächen, geschlossene Filtrate
- Umwelttechnik: Rezyklierbare Filterplatten für Kläranlagen, Schlamm-Entwässerungssysteme
Forschung & Entwicklung: Sonderplatten für Laborpressen, modular kombinierbar
Ob Großserie oder Einzellösung – wir konstruieren exakt für Ihre Anwendung.
Digitalisierung & Industrie 4.0 in der Filterplattenplanung
Auch in der Filtertechnik halten digitale Methoden Einzug. JVK setzt bereits heute auf:
- Digital Twin-Modelle für Filterplatten
- Integrierte Sensorikplanung für Pressenzustände
- Predictive Maintenance-Konzepte durch Designanalyse
- Bauteildokumentation mit QR-Codes & Tracking
Dies ermöglicht proaktiven Service, beschleunigte Ersatzteilversorgung und datenbasierte Prozessoptimierung.
Anfragen
Kontaktieren Sie uns für ein persönliches Beratungsgespräch oder fordern Sie ein maßgeschneidertes Angebot an.
jvk@jvk.de oder per Telefon an +49 (0) 9172 707 0.
Weitere Services
Beratung & Produktentwicklung
Ganzheitlicher Service für Filterplatten & Filterpressen – Von der Idee bis zur Wartung
Konstruktion & Planung
Produktion & Outsourcing
Wartung & Pflege
Vom digitalen Modell zur realen Platte – Fertigung und Prozessintegration

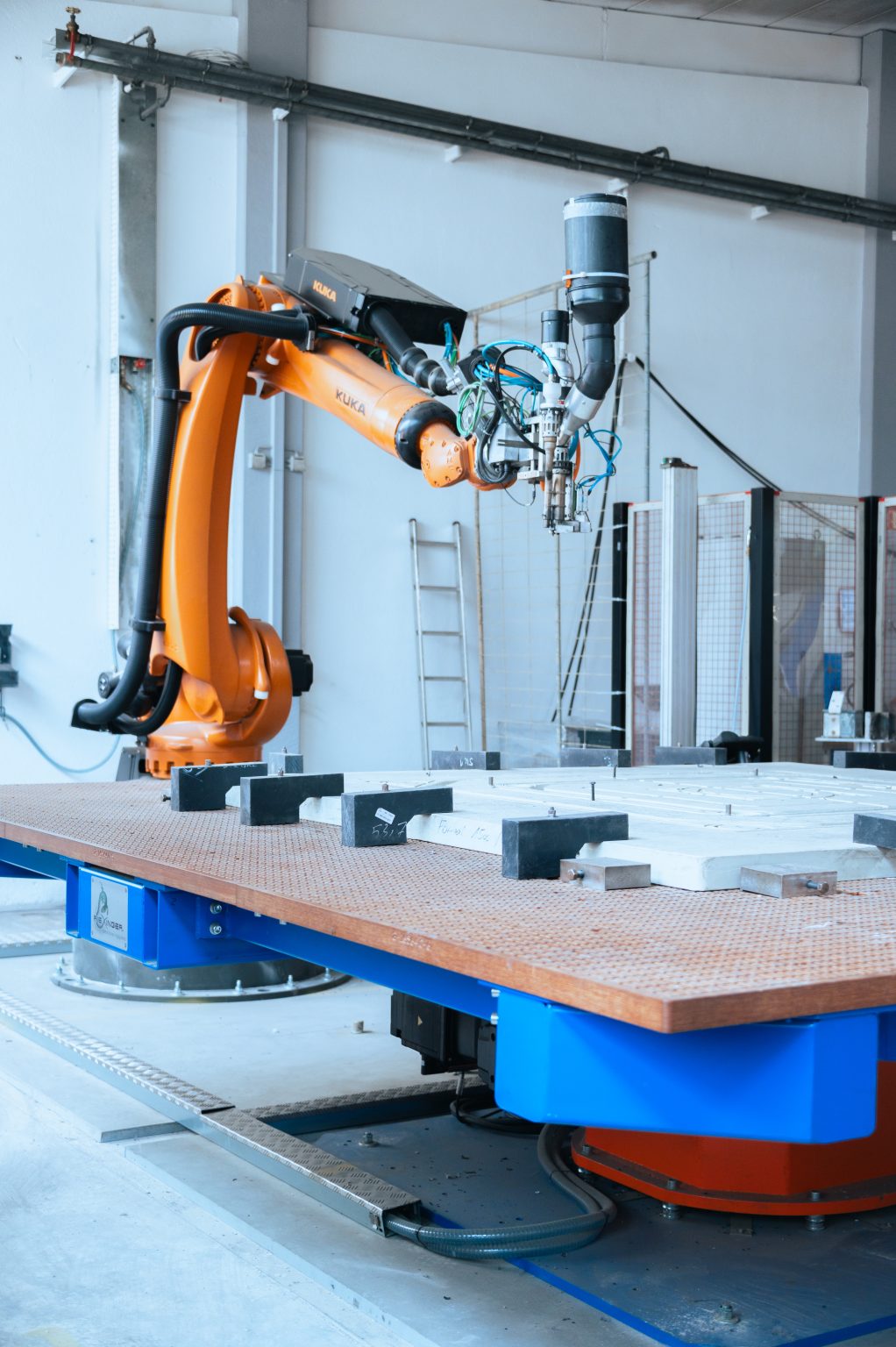

Nach der abgeschlossenen Konstruktion erfolgt bei JVK die direkte Überführung in die Fertigung. Unser hauseigener Formenbau, gekoppelt mit CNC-Fräszentren und Thermoplastverarbeitung, erlaubt eine agile Umsetzung der entwickelten Geometrien. Dabei kommen CAD/CAM-Verbindungen zum Einsatz, die den Übergang vom 3D-Modell zur Gussform automatisieren. Der Fertigungsprozess erfolgt unter kontrollierten Bedingungen mit lückenloser Rückverfolgbarkeit aller eingesetzten Materialien.
Qualitätssicherung entlang der Produktionskette
JVK implementiert strenge QS-Prüfstandards – sowohl inline während der Produktion als auch in der Endkontrolle:
- Maßhaltigkeit und Formgenauigkeit der Filterplatte
- Funktionstests der Membrandehnung und Abdichtung
- Chemische Beständigkeit je nach Anforderung (z. B. pH, Temperatur, Lösungsmittel)
- Sichtprüfung nach VDI-Richtlinien
- Seriennummern und Materialkennzeichnung zur Rückverfolgbarkeit
Auf Wunsch sind Prüfzertifikate, FDA-Konformitätsnachweise und Materialanalysen verfügbar.
Wartungsfreundliche Konstruktion & Ersatzteilmanagement
Bereits in der Planungsphase berücksichtigen wir die Wartungsanforderungen der späteren Anwendung. Konstruktionen mit austauschbaren Dichtelementen, optimierter Reinigbarkeit oder verstärkten Bereichen für zyklische Belastung sind bei JVK Standard.
Unsere Kunden profitieren von:
- Schnelltauschlösungen für Platten und Membranen
- Austausch-Sets mit dokumentierten Einstelldaten
- Wartungsempfehlungen auf Basis realer Presszyklen
- Ersatzteilidentifikation per Seriennummer oder QR-Code
Innovationen in der Filterplattenkonstruktion - heute schon morgen denken
JVK investiert kontinuierlich in neue Materialien, Plattentypen und Designideen: - Leichtbauplatten mit erhöhter Stabilität
- Strukturoptimierte Innenkanäle zur Reduktion von Totzonen
- Kombiplatten (Kammer + Membran) für flexible Einsatzprofile
- Integration von RFID-Tags für Prozessüberwachung
Viele dieser Entwicklungen entstehen in enger Zusammenarbeit mit Universitäten, Forschungseinrichtungen und internationalen Partnern.
Fallstudie: Von der Planung bis zur Umsetzung in der Praxis
Beispiel: Ein Hersteller pharmazeutischer Zwischenprodukte benötigte eine hochbeständige Membranfilterplatte für eine Sonderpressenanlage mit erhöhtem Gegendruck. JVK entwickelte gemeinsam mit dem Kunden eine Konstruktion mit Doppelkantenabdichtung, medienoptimierter Ablaufstruktur und PVDF-Membran. Nach Laborversuchen und FEM-Simulation wurde die Konstruktion gefertigt, getestet und ausgeliefert – mit messbarer Effizienzsteigerung und erhöhter Zyklenzahl.
Zukunft der Planung – Automatisierung und KI-gestützte Auslegung
Die Zukunft liegt in der vorausschauenden Konstruktion: JVK testet derzeit KI-gestützte Tools zur automatisierten Filterplattendimensionierung. Basierend auf Eingangsparametern wie Medium, Temperatur, Zielzykluszeit oder Kuchendicke schlägt das System optimale Konstruktionsvarianten vor. Dies spart Entwicklungszeit, reduziert menschliche Fehler und eröffnet neue Möglichkeiten in der Serienindividualisierung – Stichwort: Losgröße 1.
Fazit: Konstruktion bei JVK – Expertise, die mitdenkt
Ob für Neuprojekte, Retrofit-Lösungen oder Forschungsansätze – JVK bietet Ihnen eine Entwicklungspartnerschaft, die über reine Produktlieferung hinausgeht. Unser Ziel ist es, Ihre Prozesse mit technisch durchdachten, wartungsfreundlichen und leistungsoptimierten Lösungen zu unterstützen. Sprechen Sie mit uns – und lassen Sie uns gemeinsam konstruieren, was morgen Standard ist.
